鍍層（涂層）方式

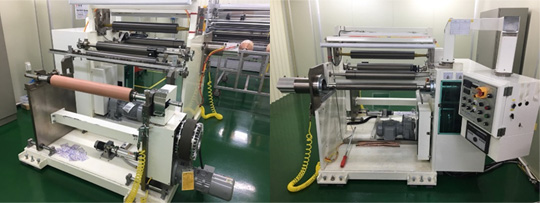

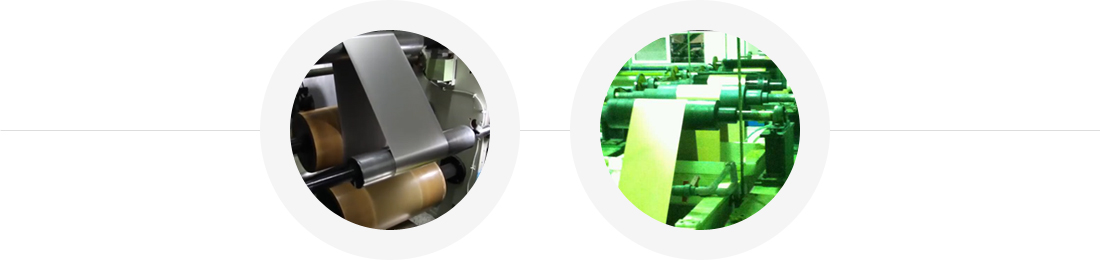

原材料(銅箔)分條機，1段接合，最大寬度1000mm
收卷設備
原材料(銅箔)外觀檢查

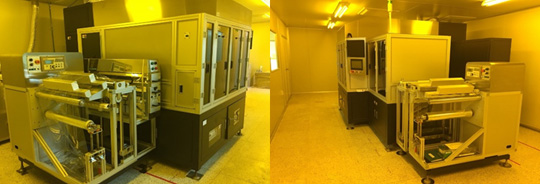

曝光機
可以識別所有類型的彩色標記，高強度低震動框架

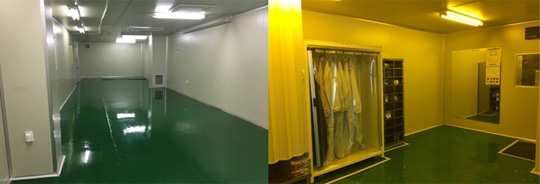

凈化室
模切/接合設備新建預定
SPL電鍍生產線（Special Plating Line）信息
| 電鍍線 | 卷對卷（Roll to Roll）連續電鍍生產線 | 材料厚度 | 可電鍍20?以下的超薄金屬箔 |
|---|---|---|---|
| 鍍層類型 | 防銹鍍層、鍍鎳 | 寬度 | 550mm max. |
| 用途 | 電磁波屏蔽耐熱膠帶 | 速度 | 10 ~ 20mpm |
| 月產能 （防銹涂層） | 350,000m(15m/min) | 月產能 (鍍鎳) | 250,000m(10m/min) |

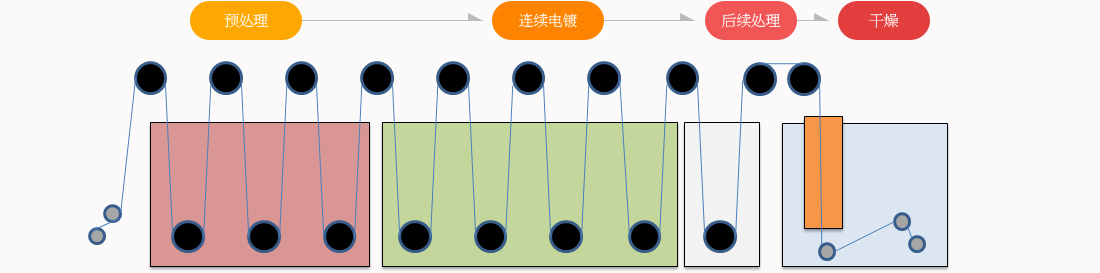

SPL電鍍工程
預處理
第一、脫脂工程：在電鍍前清除遺留在基體表面上的軋制油、異物等雜質；
第二、酸洗工程；去除形成于金屬表面上的薄氧化膜，使表面活性化。
電鍍
搭建好可滿足客戶需求的電鍍生產線，
可對鎳、鋅、錫等多層合金進行電鍍處理。
后處理
為提高電鍍箔的耐蝕性而進行防銹鍍層處理后，經過烤箱（Oven）
干燥處理而制成最終產品（成品）。

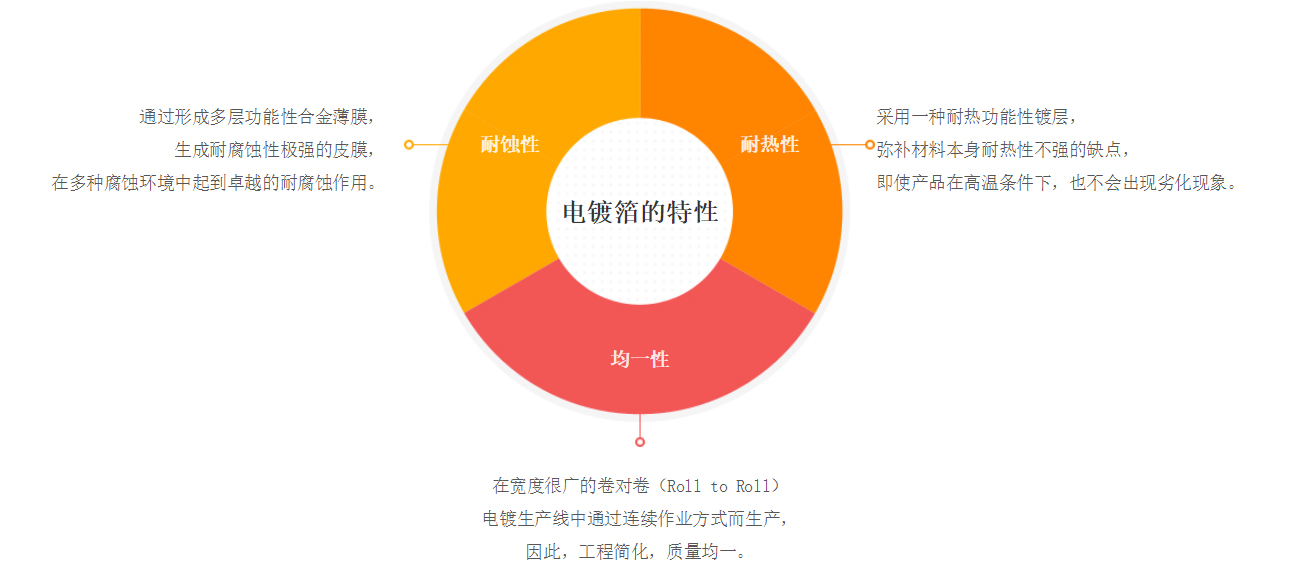

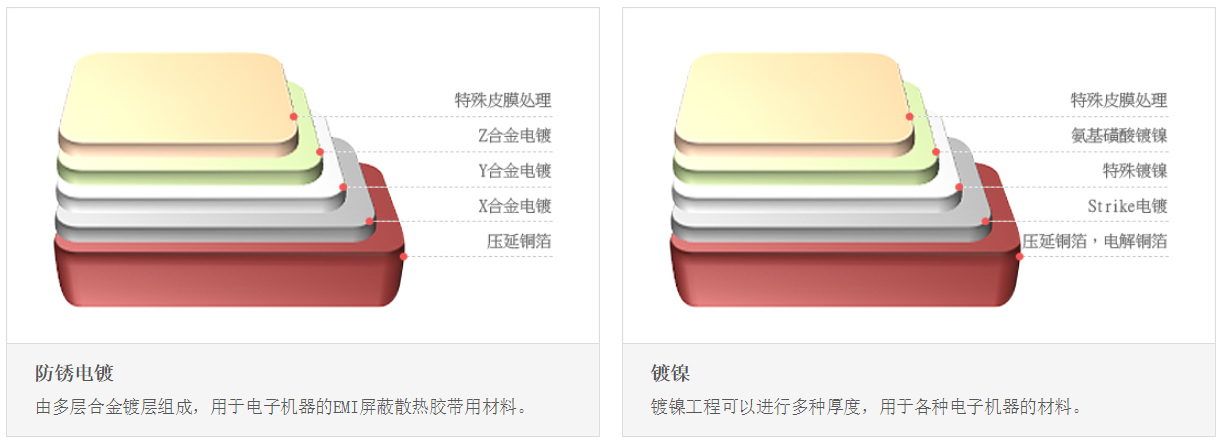

SPL電鍍的特性

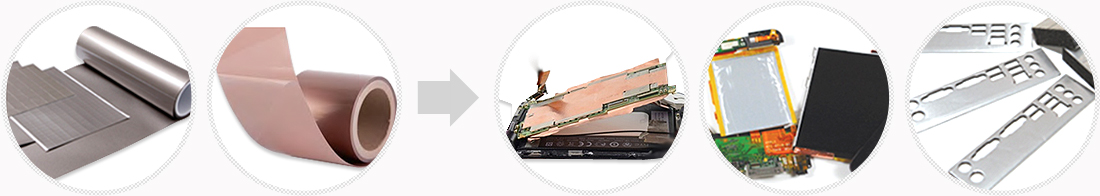

SPL產品的用途
吸收器(EMI屏蔽) · 散熱片 · 導電膠帶 · EMI 墊片
PTC電鍍生產線 (Positive Temperature Coefficient) 信息
| 電鍍線 | 卷對卷（Roll to Roll）連續電鍍生產線 | 材料 | 電解銅箔 |
|---|---|---|---|
| 速度 | 4 ~ 7mpm | 鍍層類型 | 鍍鎳 |
| 月產能 | 200,000m | 用途 | PTC配件（電池保護線路） |

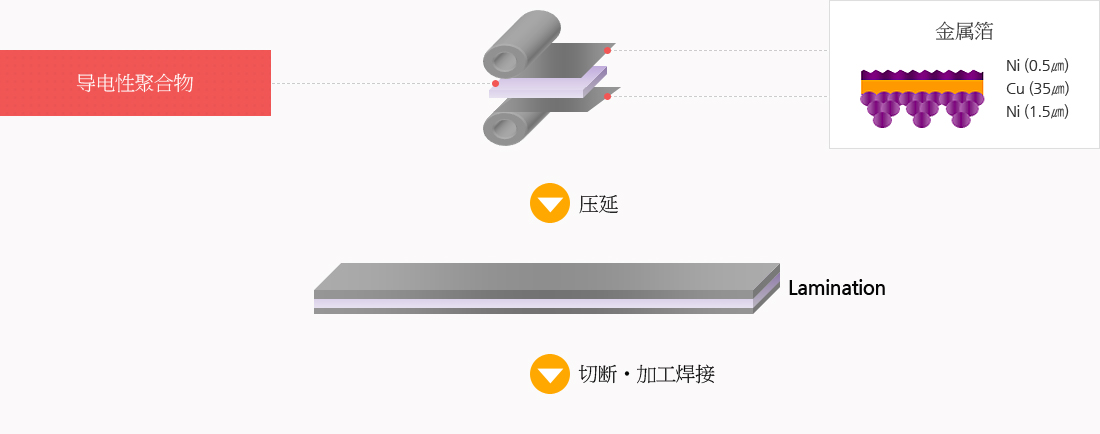

PTC電鍍工程

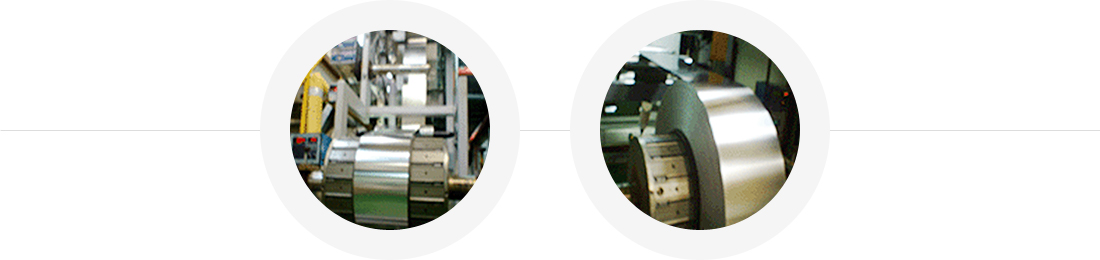

（鍍鎳銅箔）
（鍍鎳銅箔）
產品

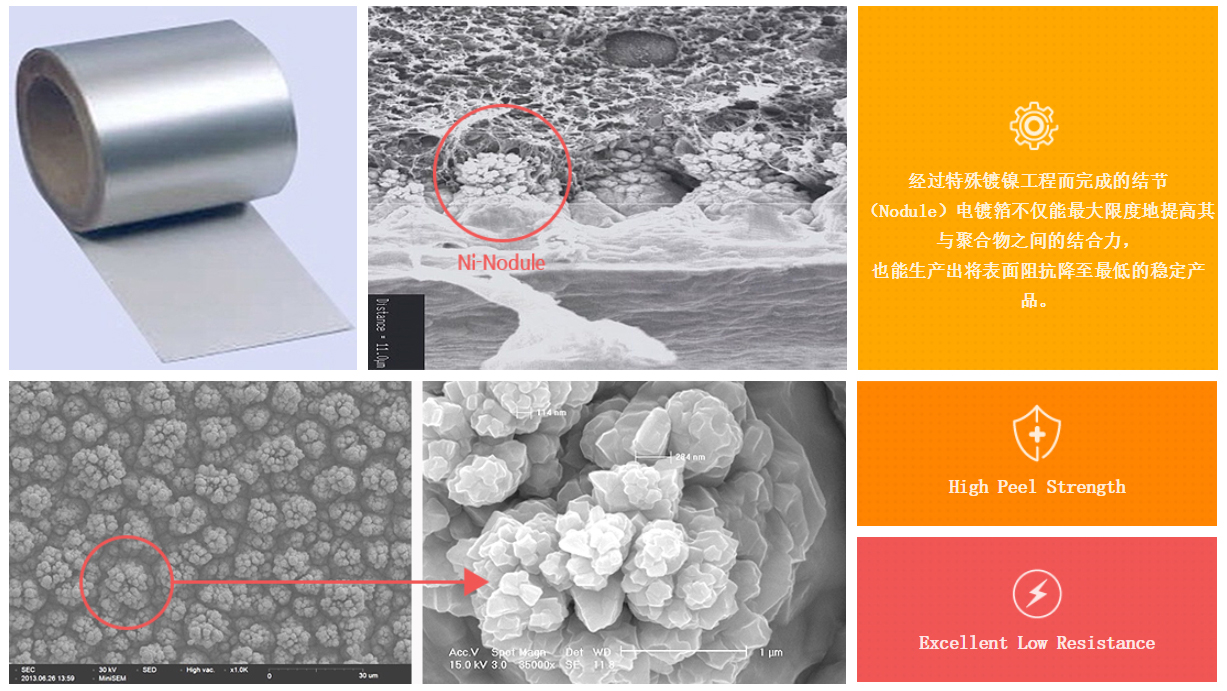

PTC電鍍的特性
PTC產品的用途
徑向型PPTC
磁盤型PPTC
磁盤型PPTC
磁盤型PPTC
磁盤型PPTC
磁盤型PPTC
MPL電鍍生產線(Multi Plating Line) 信息
| 材質 | STS、銅、磷、鋁、鋼板 | 長度 | 1,000 ~ 6,000m |
|---|---|---|---|
| 原材料厚度 | 30 ~ 500μm | 速度 | Max.15mpm |
| 寬度 | Max. 340mm | 鍍層厚度 | 0.3~5μm |
| 鍍層類型 | Ni, Ag, Sn | ||

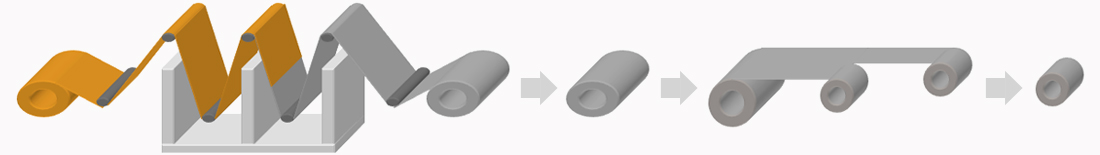

MPL電鍍工程
卷對卷（Roll to Roll）連續電鍍方式的優點
均一性 沿著以一定速度移動的處理線， 穩定性 生產條件由自動設備調整，可連續地、 連續性 被卷繞于Roll的材料均以同一條件生產，
并以同一條件生產，可均勻地維持產品特性。
穩定地生產。
在鍍層厚度、粒子大小、形態方面，
可始終維持均勻性及連續性。

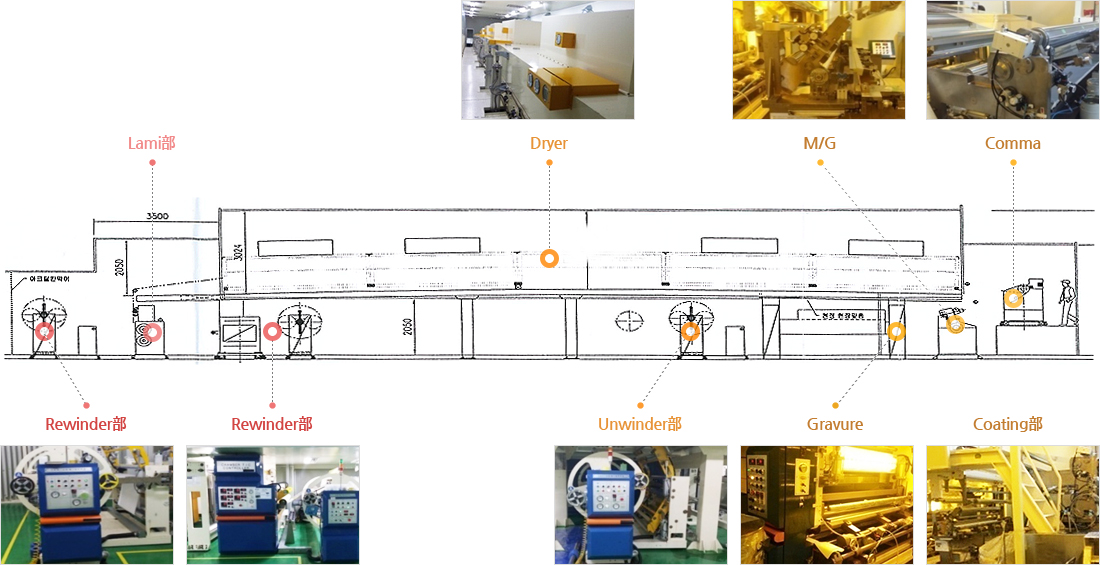

設備現狀
| Roll寬度 | 1,700mm | 涂層方式 | 雕刻，微雕刻，逗號 |
|---|---|---|---|

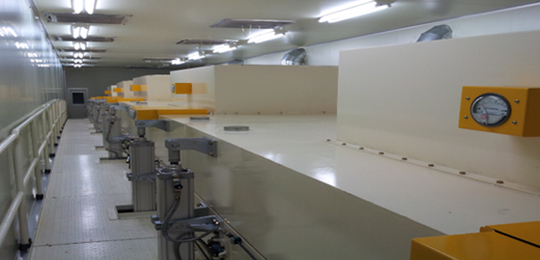

| 速度 | Max 100m/min | 干燥機 | 4m x 5區(最大溫度：180℃) |

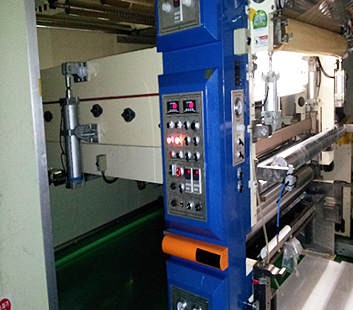

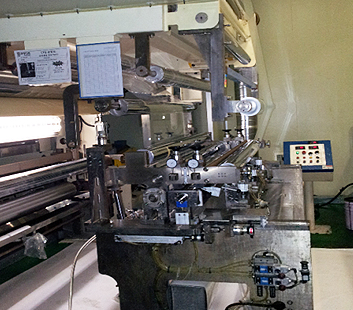

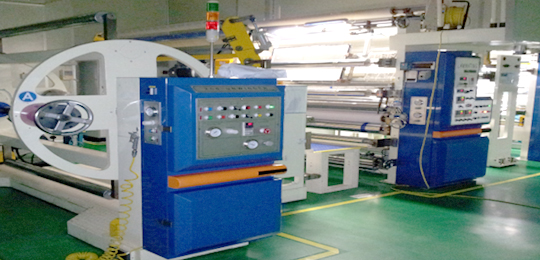

涂層設備
擁有可進行底涂及多種涂層處理的設備
加快涂層速度
采用德國制造設備，在自動調節光量及硬化性能方面優秀。
涂層配套設備
加快涂層速度

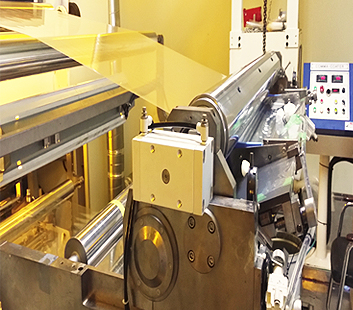

UV硬化
采用德國制造設備，在自動調節光量及硬化性能方面優秀。
層壓

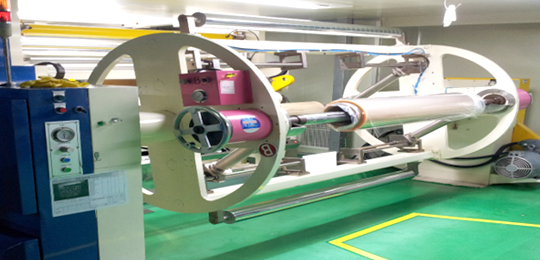

復卷機
支持自動速度功能
檢測設備及其他

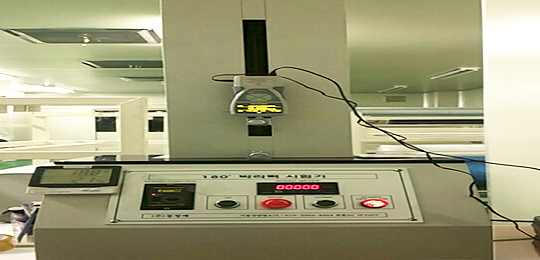

粘著力測試儀
